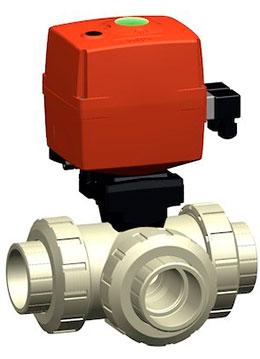

Трёхходовой шаровый кран pvdf тип 169 с электроприводом

Производитель

Georg Fischer (+GF+)

Серия

sygef Standard (pvdf), sygef Plus (pvdf-hp)

Материал корпуса

поливинилиденфторид (pvdf)

Материал втулок

pvdf

Кольцевое уплотнение

fkm

Уплотнение шара

ptfe

Рабочее давление

pn 10

Диаметр d (мм)

16, 20, 25, 32, 40, 50, 63

Диаметр резьбы (дюйм)

⅜", ½", ¾", 1", 1 ¼", 1 ½", 2"

Электропривод

Тип EA25 Georg Fischer

Методы соединения

раструбный, патрубковый

Аксессуары

Profibus

Цены

Прайс на запорную арматуру pvdf

Шаровые краны pvdf с электроприводом тип 169 Georg Fischer sygef Standard (pvdf); sygef Plus (pvdf-hp) — это краны трёхходовые с электроприводом. Они предназначены для решения задач на промышленных объектах. Данные краны пвдф с электроприводом являются химически стойкими кранами. Используют данные краны с электроприводом в трубопроводе pvdf с рабочим давлением до 10 атмосфер.

Особенность электроприводов тип EA25 Georg Fischer — это возможность добавить дополнительными аксессуарами (позиционер, модуль возврата, плата мониторинга, дополнительный аккумулятор). Дополнительно в электроприводы тип EA25 можно установить аксессуар Profibus (Process Field Bus) — это встраиваемая плата с шиной под стандарт IEC 61158 и EN 50170, аксесуар легко встраивается в существующую сеть Profibus и получется совместимое с Profibus DP V0 компактное исполнительное устройство с двумя разъёмами M12 для подключения.

Трёхходовой шаровый кран pvdf с электроприводом тип 169 Georg Fischer sygef Standard (pvdf); sygef Plus (pvdf-hp) имеется в следующих размерах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм и в дюймах 3/8, ½, ¾, 1, 1 ¼, 1 ½, 2.

• Варианты исполнения трёхходового шарового крана pvdf с электроприводом тип 169 Georg Fischer:
• • Шаровый кран pvdf с электроприводом с втулками под раструбную сварку;
  • Шаровый кран pvdf с электроприводом с втулками под стыковую сварку;
  • Шаровый трёхходовой кран pvdf с электроприводом L-тип pvdf;
  • Шаровый трёхходовой кран pvdf с электроприводом T-тип pvdf.

Параметры электропривода тип EA25 для шарового крана пвдф тип 169

Номинальное напряжение

переменный ток: 100-230 В, 50/60 Гц

постоянный ток : 24 В

Допуск номинального напряжения

±15%

Класс защищённости

IP 65 согласно EN 60529

Температура окружающей среды

от -10 до +50 °С

Допустимая влажность — относительная влажность

макс. 90%, без конденсации

Материал корпуса привода

полипропилен pp-gf для обеспечения высокой химической стойкости

Номинальная мощность

35 Вт при 100-230 В

40 Вт при 24 В

Номинальный крутящий момент (пиковый)

10 (25) Нм

Длительность цикла (открывания/закрывание — 90°)

5 сек

Стандарт присоединение к монтажной пластине

F05

Количество циклов (закрытие/открытие)

250 000

Вес привода

2,1 кг
